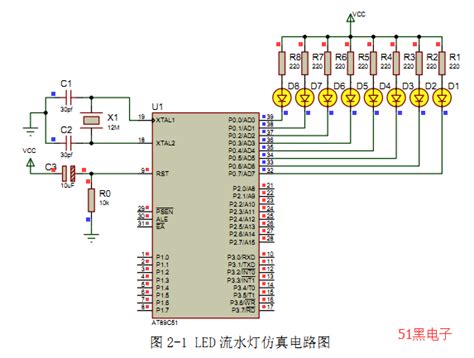

单片机led电路图

单片机LED编程简介与示例

在单片机编程中控制LED是一个常见的任务，它可以帮助理解基本的输入输出操作以及掌握单片机的编程技巧。以下是一个简单的单片机LED编程示例，使用C语言和一些常见的单片机控制器（比如AVR、PIC等）来控制LED的亮灭。

1. 准备工作：

在开始编程之前，你需要准备以下材料：

单片机开发板（比如Arduino、STM32等）

LED（一个或多个）

适配器或电池用于给开发板供电

USB数据线（如果使用带USB接口的开发板）

2. 编写代码：

下面是一个简单的C语言示例代码，用于在单片机上控制LED：

```c

include // AVR单片机的I/O操作头文件，如果你使用的是其他单片机，可能需要相应的头文件

define LED_PIN PB0 // 定义LED所连接的引脚，这里假设连接在单片机的引脚PB0上

void delay_ms(uint16_t milliseconds) {

while(milliseconds > 0) {

_delay_ms(1);

milliseconds;

}

}

int main(void) {

DDRB |= (1 << LED_PIN); // 将LED引脚设置为输出模式

while (1) {

PORTB |= (1 << LED_PIN); // 将LED引脚设置为高电平，点亮LED

delay_ms(1000); // 延迟1秒钟

PORTB &= ~(1 << LED_PIN); // 将LED引脚设置为低电平，熄灭LED

delay_ms(1000); // 延迟1秒钟

}

return 0;

}

```

3. 编译和烧录：

将上述代码保存为一个.c文件，然后使用适当的编译器（比如AVRGCC）进行编译。编译成功后，将生成的.hex文件烧录到你的单片机上。

4. 运行代码：

将LED连接到单片机的相应引脚（在这个例子中是PB0），然后给单片机供电。你应该能够看到LED以一秒的间隔闪烁。

5. 调试和扩展：

如果LED没有按预期工作，你可以进行一些调试步骤：

确保LED正确连接到单片机引脚，并且极性正确。

检查代码中的引脚定义和操作，确保与实际连接相匹配。

使用调试器或串口输出来检查代码的执行情况，以找出问题所在。

一旦LED能够正常工作，你可以尝试扩展代码以实现更复杂的功能，比如控制多个LED、改变闪烁频率或模式等。

希望这个简单的示例能够帮助你开始在单片机上编程控制LED！
