电机正反转控制程序

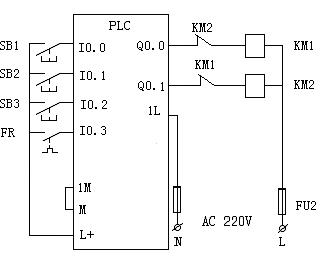

编程电机正反转按钮
在控制电机正反转的编程中,通常会使用一种称为“双向直流电机”的设备。这种电机可以根据输入信号的极性旋转,从而实现正转和反转的功能。编程上的关键在于如何通过按钮控制电机的方向。以下是一种基于 Arduino 平台的简单示例,演示了如何通过按钮实现电机的正反转控制。
所需材料
Arduino 开发板
双向直流电机
H桥驱动模块(例如 L298N)
两个按钮
杜邦线
连接电路
1. 将双向直流电机的两根线分别连接到 H桥驱动模块的两个输出通道(通常标记为 OUT1 和 OUT2)。
2. 将 H桥驱动模块的输入端与 Arduino 开发板连接。连接方式如下:
IN1 连接到 Arduino 的数字引脚 2
IN2 连接到 Arduino 的数字引脚 3
IN3 连接到 Arduino 的数字引脚 4
IN4 连接到 Arduino 的数字引脚 5
3. 将两个按钮连接到 Arduino 开发板上。一个按钮连接到数字引脚 6,另一个连接到数字引脚 7。
Arduino 代码
```cpp
// 定义按钮引脚
const int buttonPin1 = 6; // 正转按钮
const int buttonPin2 = 7; // 反转按钮
// 定义电机控制引脚
const int in1 = 2;
const int in2 = 3;
const int in3 = 4;
const int in4 = 5;
void setup() {
// 设置按钮引脚为输入
pinMode(buttonPin1, INPUT);
pinMode(buttonPin2, INPUT);
// 设置电机控制引脚为输出
pinMode(in1, OUTPUT);
pinMode(in2, OUTPUT);
pinMode(in3, OUTPUT);
pinMode(in4, OUTPUT);
}
void loop() {
// 读取按钮状态
int buttonState1 = digitalRead(buttonPin1);
int buttonState2 = digitalRead(buttonPin2);
// 正转
if (buttonState1 == HIGH) {
digitalWrite(in1, HIGH);
digitalWrite(in2, LOW);
digitalWrite(in3, HIGH);
digitalWrite(in4, LOW);
}
// 反转
else if (buttonState2 == HIGH) {
digitalWrite(in1, LOW);
digitalWrite(in2, HIGH);
digitalWrite(in3, LOW);
digitalWrite(in4, HIGH);
}
// 停止
else {
digitalWrite(in1, LOW);
digitalWrite(in2, LOW);
digitalWrite(in3, LOW);
digitalWrite(in4, LOW);
}
}
```
代码说明
在 `setup()` 函数中,我们将按钮引脚设为输入,将电机控制引脚设为输出。
在 `loop()` 函数中,我们不断地读取按钮状态,并根据按钮状态来控制电机的正反转。
如果按下正转按钮,我们让电机正转;如果按下反转按钮,我们让电机反转;如果两个按钮都没有按下,我们停止电机。
注意事项
在连接电路时,务必注意极性,以免损坏 Arduino 开发板或电机。
在编写代码时,确保电机控制引脚与代码中的引脚定义一致。
通过以上代码和电路连接,你可以实现一个简单的电机正反转按钮控制系统。你可以根据实际需求对代码进行修改和扩展,例如增加速度控制、加入限位开关等功能。
