数控车床加工程序编写

数控车床编程加工数据图解析

数控（Numerical Control，NC）车床是一种通过预先设定的程序自动进行加工操作的机床，其编程过程涉及多种参数和数据。让我们来解析数控车床编程加工数据图，并了解其中的关键要素。

1. 加工零件示意图

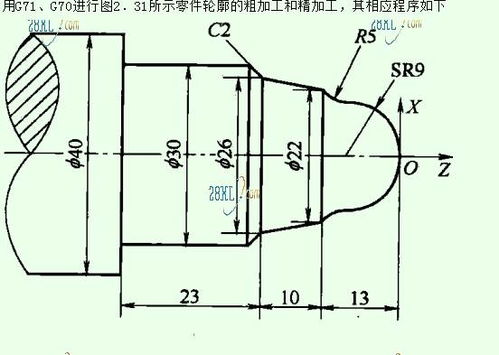

编程加工数据图通常包括加工零件的示意图。这个示意图显示了零件的形状、尺寸以及加工的特征，如孔、槽等。这有助于程序员和操作人员理解加工过程中所涉及的工件几何形状和要求。

2. 坐标系

数控车床编程中，坐标系是非常重要的概念。图中通常标注了机床坐标系和工件坐标系的相对位置关系。机床坐标系是机床固有的坐标系统，而工件坐标系则是以工件为基准建立的坐标系统。编程时，需要将加工路径和加工深度等参数定义在正确的坐标系中。

3. 加工路径

加工路径描述了刀具在加工过程中的运动轨迹。通常用直线段、圆弧段等来表示刀具的移动路径。加工路径需要根据零件的几何形状和加工要求进行合理规划，以确保加工精度和效率。

4. 切削参数

切削参数包括切削速度、进给速度、切削深度等。这些参数直接影响加工过程中刀具与工件的相互作用，对加工质量和效率有重要影响。切削参数的选择需要考虑工件材料、刀具材料和加工方式等因素。

5. 工具路径补偿

工具路径补偿是为了补偿刀具直径误差而采取的措施。在编程加工数据图中，通常会标注工具路径补偿的方式和数值。常见的工具路径补偿方式包括半径补偿和长度补偿，通过这些补偿可以更精确地控制加工尺寸。

6. 加工顺序

加工顺序描述了加工过程中各个工序的执行顺序。合理的加工顺序可以提高加工效率和减少加工成本。通常会根据零件的几何特征和加工难度来确定加工顺序，确保先易后难、先粗后精的原则。

7. 加工检测点

加工检测点是在加工过程中设定的用于检测加工质量的位置。编程加工数据图中通常会标注这些检测点的位置和方式。通过在关键位置设置检测点，可以及时发现加工误差并进行调整，保证加工质量。

结论

编程加工数据图是数控车床加工过程中的重要参考依据，其中包含了加工零件示意图、坐标系、加工路径、切削参数、工具路径补偿、加工顺序和加工检测点等关键信息。合理理解和使用这些数据图，可以提高数控车床加工的精度和效率，确保加工质量。
